Costo della Piegatura della Lamiera: Come le Tolleranze Influenzano i Prezzi

Progettare staffe altamente complesse o contenitori elettronici con più flange richiede una profonda comprensione dei limiti strutturali e finanziari. Calcolare il costo esatto della piegatura della lamiera dei vostri componenti è una tappa fondamentale nella fabbricazione personalizzata di lamiere, determinando direttamente se la vostra produzione a basso volume rimane altamente conveniente o supera il budget previsto. Questo processo di formatura specializzato si basa su presse piegatrici ad alta pressione e su set di punzoni e matrici personalizzati per deformare permanentemente i pezzi grezzi piatti in strutture tridimensionali rigide.

Soffrite di costi imprevisti per attrezzature e prezzi gonfiati per pezzo nei vostri progetti hardware a breve tiratura? Quando i disegni vengono modellati senza analizzare le distanze fisiche della pressa, i limiti del retrocarrello o le aperture standard delle matrici, i fabbricanti sono costretti a eseguire più configurazioni di attrezzatura, aumentando i costi di manodopera. Ottimizzare proattivamente le geometrie delle flange per utilizzare attrezzature standard in magazzino è il modo migliore per proteggere i margini del prodotto.

Esploriamo il compromesso fisico tra manodopera di configurazione e velocità effettiva di piegatura, analizziamo come le matrici standard si confrontano con costosi stampi personalizzati e rivediamo le regole di progettazione strutturale per evitare che tolleranze strette gonfino inutilmente le vostre fatture di produzione.

Tempo di Configurazione vs. Tempo Effettivo di Piegatura

Perché i tempi di configurazione pre-produzione incidono pesantemente sul prezzo complessivo di piegatura?

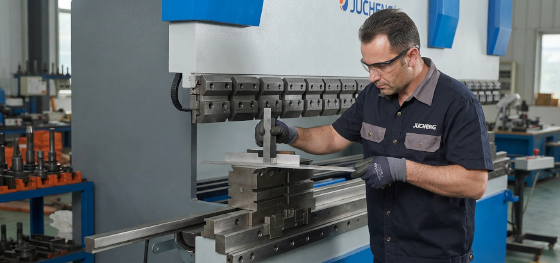

Cambiare punzoni d'acciaio pesanti, allineare matrici a V multistadio e programmare retrocarrelli multiasse richiede un'intensa manodopera manuale, che supera di gran lunga il colpo millisecondo della pressa piegatrice stessa.

Per ottimizzare il vostro budget di produzione, comprendere il rapporto "configurazione/esecuzione" è fondamentale. Se il vostro prototipo presenta otto pieghe distinte con raggi di piegatura variabili, l'operatore deve eseguire più tempi di configurazione complessi per ricaricare diversi set di attrezzatura. Durante questi periodi di regolazione, la pressa piegatrice multi-tonnellata rimane completamente inattiva, il che significa che state pagando tariffe orarie premium per manodopera manuale anziché per produttività automatica della macchina.

Al contrario, la piegatura fisica effettiva richiede solo millisecondi per essere completata una volta che la macchina è completamente calibrata. Per un lotto di produzione di 1.000 pezzi identici, la manodopera di configurazione iniziale viene facilmente ammortizzata sull'intera tiratura, riducendo il costo di piegatura per pezzo a pochi centesimi. Ecco perché standardizzare i parametri di progettazione per utilizzare un singolo raggio di piegatura è il metodo più potente per ridurre la vostra fattura di lavorazione complessiva.

Attrezzatura Standard vs. Attrezzatura Personalizzata

Qual è la differenza di costo tra le matrici standard per piegatura ad aria e gli stampi personalizzati?
L'utensileria standard utilizza punzoni e matrici a V universalmente compatibili, disponibili a magazzino, senza costi di stampaggio, mentre l'utensileria personalizzata richiede costose lavorazioni con tempi di consegna lunghi per fabbricare forme specializzate.

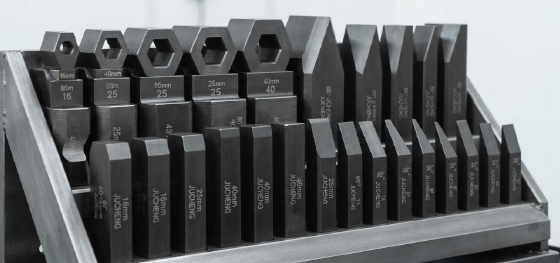

Per ridurre al minimo i costi iniziali di utensileria, i progettisti devono distinguere tra configurazioni standard e non standard delle presse piegatrici. Le officine professionali di lavorazione della lamiera mantengono un vasto inventario di utensileria standard, inclusi punzoni acuti, a collo d'oca e diritti abbinati a varie aperture di matrici a V. Progettare le vostre flange in modo che corrispondano a questi profili di magazzino elimina completamente qualsiasi necessità di stampaggio, permettendoci di lavorare i vostri pezzi immediatamente.

Tuttavia, se il vostro progetto richiede caratteristiche specializzate ad alta densità (come canali nervati personalizzati o orli a ricciolo continui), le matrici standard entreranno in collisione con il metallo di ritorno. In questi scenari, è necessario fabbricare utensileria personalizzata. Questo processo di stampaggio personalizzato introduce costi NRE elevati e prolunga i tempi di consegna di settimane, rendendolo altamente impraticabile per la prototipazione agile e le produzioni a basso volume, a meno che il volume di produzione non sia sufficientemente elevato da giustificare la spesa in conto capitale.

Come Tolleranze e Piegature Multiple Aumentano il Prezzo

Perché tolleranze angolari strette e parti con pieghe multiple complesse aumentano esponenzialmente i costi di piegatura?
Le tolleranze strette richiedono controlli manuali continui e compensazioni manuali per gestire il ritorno elastico del materiale, mentre pieghe consecutive multiple aumentano il rischio di scarto del pezzo.

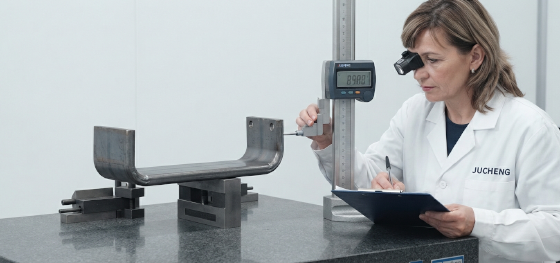

Nella formatura di precisione dei metalli, richiedere tolleranze angolari strette (come ±0,5 gradi) è un fattore di costo primario. Quando un pezzo piatto viene piegato, subisce un recupero elastico naturale, comunemente noto come ritorno elastico. Poiché diversi lotti di lamiera presentano lievi variazioni di spessore e durezza, l'angolo di ritorno elastico si comporta in modo imprevedibile.

Per soddisfare tolleranze ultra-strette, i piegatori devono utilizzare presse piegatrici avanzate con sistemi integrati di misurazione angolare laser, o far sì che gli operatori misurino fisicamente e regolino manualmente la corsa del punzone per ogni singola piega. Questo controllo di qualità intensivo rallenta la velocità del ciclo, aumentando i costi di manodopera. Inoltre, ogni piega consecutiva su un singolo componente aumenta l'accumulo di tolleranze, aumentando il rischio di distorsione fisica e scarto del pezzo, che inevitabilmente gonfia il costo complessivo di produzione.

Riduci i Costi di Piegatura con le Presse Piegatrici CNC di JUCHENG

Come fa JUCHENG a minimizzare le spese di piegatura mantenendo un'elevata precisione geometrica?
Utilizziamo piegatrici CNC multiasse avanzate integrate con un'ampia libreria di utensili standard, automatizzando tutte le regolazioni del fermo posteriore e i calcoli del ritorno elastico.

Perché pagare prezzi premium per lavorazioni frammentate? In JUCHENG, gestiamo taglio, piegatura e verniciatura a polvere sotto lo stesso tetto, mantenendo il costo di fabbricazione della lamiera eccezionalmente basso. Le nostre presse piegatrici avanzate utilizzano compensazione idraulica dinamica e fermi posteriori automatizzati per eseguire sequenze di piegatura complesse e multiple in un unico setup, garantendo che i vostri pezzi siano tagliati, formati e finiti con estrema consistenza.

Lavoriamo un'ampia gamma di materiali, tra cui alluminio leggero, acciaio inossidabile ad alto carico di snervamento e acciaio al carbonio facilmente formabile durante i cicli di fabbricazione di lamiere di alta precisione. Il nostro reparto tecnico fornisce un'analisi DFM gratuita 24 ore su 24 per valutare i vostri modelli CAD, verificando le distanze flangia-bordo e l'accesso agli utensili prima della produzione. Supportati dalla nostra politica senza quantità minima d'ordine e dalla garanzia di consegna rapida, gestiamo il vostro progetto dal taglio iniziale del piatto fino all'imballaggio finale e all'assemblaggio ad alta durabilità.

FAQ: Domande Critiche sul Costo di Piegatura della Lamiera

Il nostro team di ingegneria ha compilato soluzioni professionali alle sfide di budget più comuni affrontate durante le operazioni industriali di pressa piegatrice:

• Come viene tipicamente calcolato il costo della piegatura della lamiera dai fabbricanti?
  Il prezzo totale viene calcolato combinando una tariffa fissa di configurazione (per coprire il caricamento degli utensili e la programmazione della macchina) con una tariffa variabile per piega (le effettive corse della pressa). Per prototipi e piccoli lotti, la tariffa di configurazione domina il prezzo totale, mentre per ordini ad alto volume, la bassa tariffa per piega rappresenta il costo primario, rendendo le grandi produzioni altamente economiche.

• Perché un raggio di piega più piccolo aumenta i costi di produzione personalizzata?
  Forzare una lamiera in un raggio interno più piccolo del limite di duttilità fisica del materiale concentra una tensione di trazione intensa sulle fibre esterne, causando micro-crepe e cedimenti del materiale. Questo aumenta i tassi di scarto e costringe l'officina a eseguire trattamenti termici di ricottura secondari per ammorbidire il metallo prima della formatura, aumentando il costo unitario finale.

• JUCHENG addebita costi aggiuntivi per gli utensili per la piegatura standard della lamiera?
  Assolutamente no. JUCHENG mantiene un'ampia libreria interna di punzoni standard di alta qualità e set di matrici a V per vari spessori e raggi. Se i vostri progetti utilizzano dimensioni industriali standard, possiamo piegare immediatamente i vostri supporti e involucri personalizzati, permettendovi di bypassare completamente qualsiasi utensile personalizzato o spese NRE per stampi.

• Come fa JUCHENG a prevenire che le variazioni di spessore influenzino il costo della piegatura della lamiera?
  Bypassiamo le imprecisioni delle tabelle teoriche standard misurando fisicamente ogni lotto in entrata di lamiera grezza utilizzando micrometri digitali calibrati. Il nostro team inserisce questi valori misurati nei nostri sistemi di sviluppo CAD, assicurando che i nostri calcoli progressivi e le configurazioni degli utensili siano perfettamente abbinati allo spessore effettivo del metallo, eliminando le variazioni di ritorno elastico dimensionale.
