Stampa 3D a riempimento: Utilizzare la struttura interna come strumento funzionale

Visualizzazioni: 34     Autore: Allen Xiao     Data di pubblicazione: 2025-07-30

facebook sharing button
twitter sharing button
linkedin sharing button
whatsapp sharing button
sharethis sharing button

Per molti acquirenti B2B, la stampa 3D con infill è erroneamente vista come un semplice modo per risparmiare materiale. In realtà, la struttura interna di un pezzo stampato in 3D è un parametro di progettazione funzionale vitale—uno strumento strategico utilizzato per controllare la resistenza meccanica, il peso, le proprietà termiche e persino la capacità di tenuta. Padroneggiare l'infill è essenziale per elevare un prototipo da modello visivo a componente affidabile e portante.

Questa guida va oltre le semplici percentuali, concentrandosi sulle strategie sofisticate utilizzate da fornitori industriali come Jucheng Precision Technology, specialmente per materiali ad alte prestazioni con SLS e MJF. Trattiamo l'infill non come un'impostazione predefinita, ma come una decisione ingegneristica per garantire che i vostri pezzi superino test funzionali e strutturali rigorosi.

contenuto:

L'Infill non è solo per FDM: Strategie per SLS e MJF

L'Infill come Parametro di Progettazione Portante (Direzione della Resistenza)

Il Ruolo Nascosto dell'Infill nella Post-elaborazione e nella Tenuta

Infill vs. Spessore della Parete: Ottimizzazione dei Costi e dell'Uso del Materiale

L'Infill non è solo per FDM: Strategie per SLS e MJF

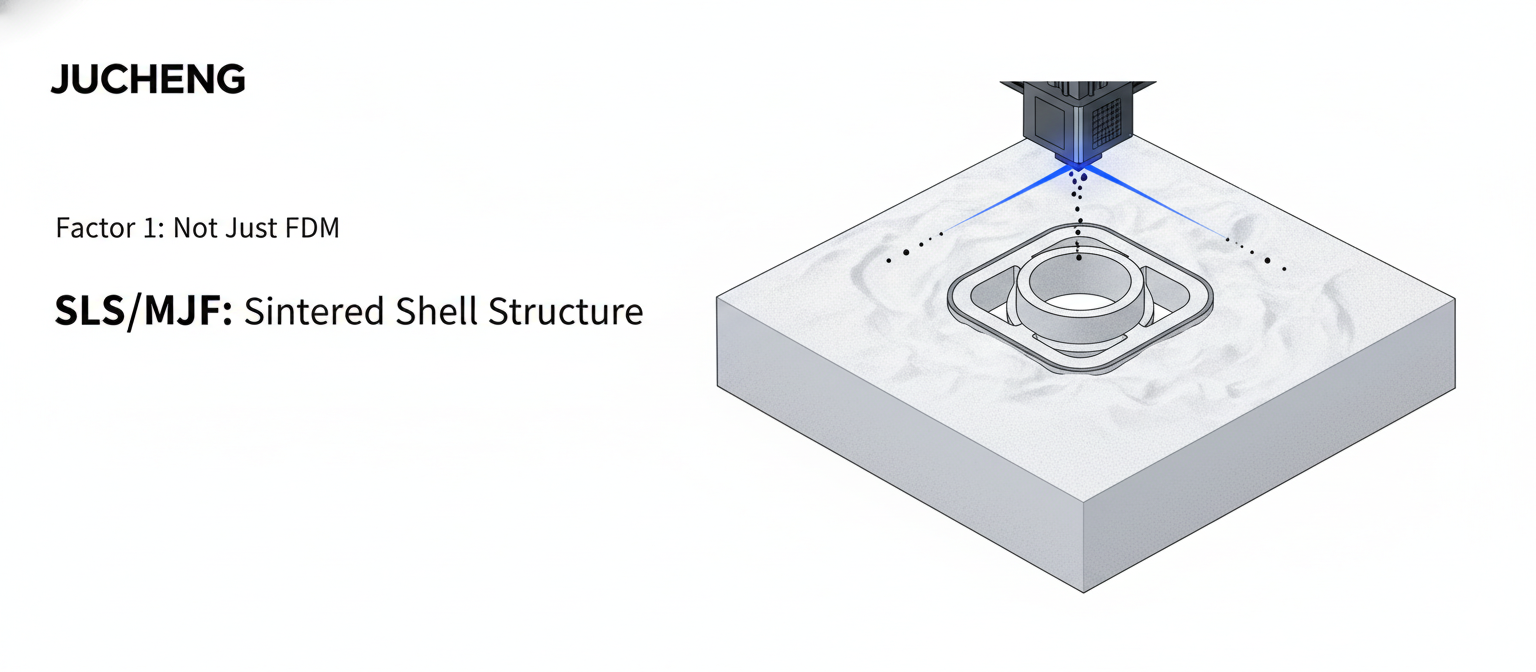

MJF 3D printing technology

Mentre l'FDM (Modellazione a Deposizione Fusa) utilizza la percentuale di infill per determinare quanto filamento plastico depositare, i processi industriali come SLS (Sinterizzazione Laser Selettiva) e MJF (Multi Jet Fusion) operano diversamente, ma il concetto di struttura interna rimane critico.

  • SLS/MJF: Queste tecnologie a letto di polvere producono tipicamente parti in nylon quasi piene. Il controllo dell'infill qui riguarda principalmente lo spessore del guscio e la cavità. I produttori svuotano le parti grandi per risparmiare materiale e tempo, ma devono progettare strutture di supporto interne per prevenire il collasso durante il processo di raffreddamento. Questa "struttura cava" svolge la stessa funzione di risparmio sui costi dell'infill.

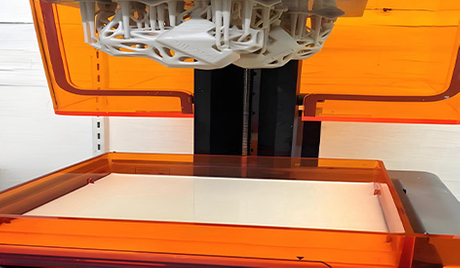

  • Stampa a Resina (SLA/DLP): Per le parti grandi in resina, la cavità è obbligatoria per prevenire sprechi di materiale e crepe dovute allo stress termico. La struttura interna diventa un reticolo (come un infill denso), fornendo supporto critico mentre permette alla resina non polimerizzata di defluire.

  • La Decisione Ingegneristica: Per un prototipo funzionale, un fornitore di servizi deve analizzare il pezzo. Se un pezzo deve essere levigato chimicamente o lucidato a vapore, un guscio sottile (equivalente a basso infill) rischia di collassare. Un guscio più spesso (equivalente a infill più alto) garantisce stabilità dimensionale durante la post-elaborazione.

L'Infill come Parametro di Progettazione Portante (Direzione della Resistenza)

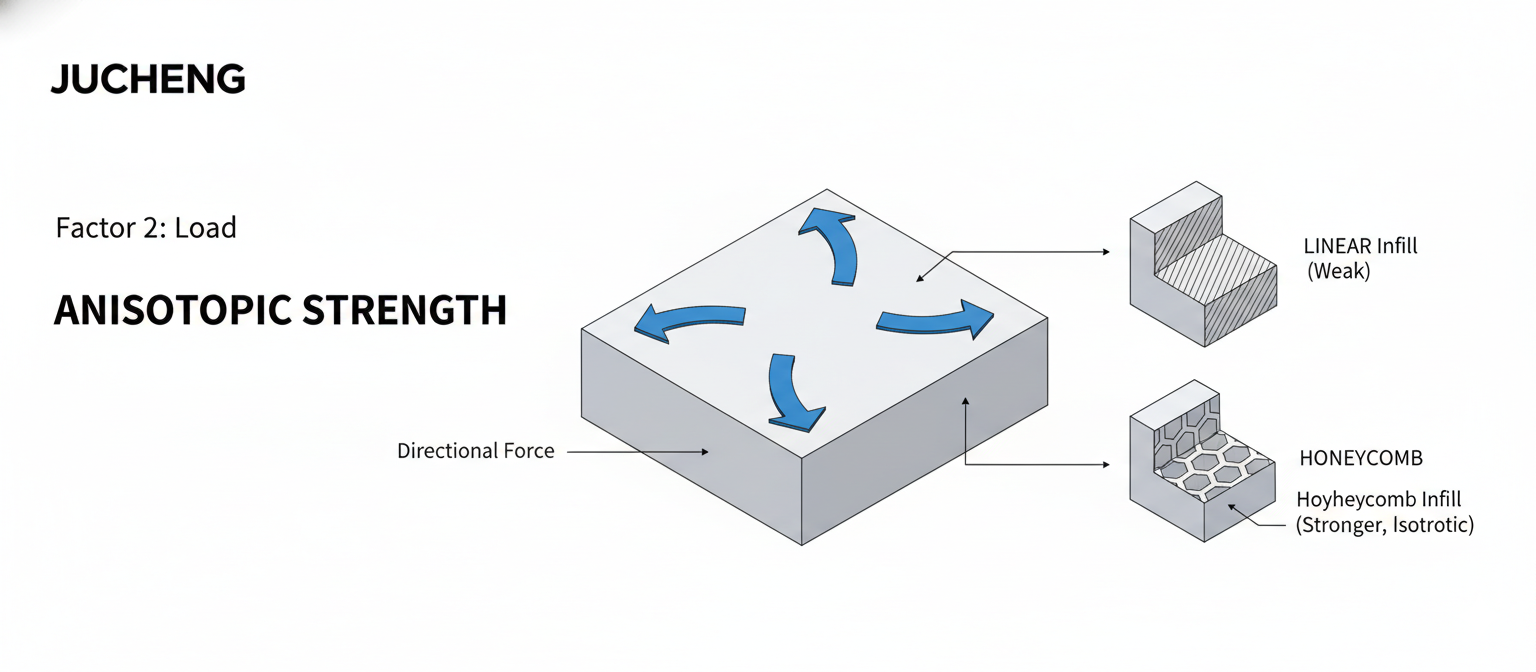

infill pattern and stress direction

La geometria della struttura interna non è casuale; viene scelta in base alla direzione del carico previsto. Questo è un concetto noto come anisotropia (resistenza che varia con la direzione), cruciale per l'FDM e, in misura minore, per altre tecnologie quando si usano gusci sottili.

  • Modello vs. Resistenza: Un motivo Rettilineo o a Griglia offre resistenza e stabilità uniformi, adatto per carichi di compressione. Un motivo a Nido d'ape o Triangolare offre un migliore equilibrio tra rigidità e risparmio di materiale, spesso utilizzato per parti soggette a stress multidirezionali.

  • Priorità della Direzione del Carico: Per le parti FDM, se il pezzo è caricato pesantemente in una direzione (ad esempio, una semplice staffa), le linee di riempimento sono orientate perpendicolarmente allo stress per la massima resistenza. Un servizio professionale analizza la funzione del pezzo per selezionare l'orientamento ottimale.

  • Esempio Aerospaziale: I componenti in questo settore sono spesso progettati per essere leggeri. Viene utilizzata la cavitazione selettiva (l'equivalente del riempimento), ma le pareti esterne rimanenti vengono ispessite nelle aree ad alto stress, utilizzando efficacemente il riempimento come struttura di supporto mirata.

Il Ruolo Nascosto dell'Infill nella Post-elaborazione e nella Tenuta

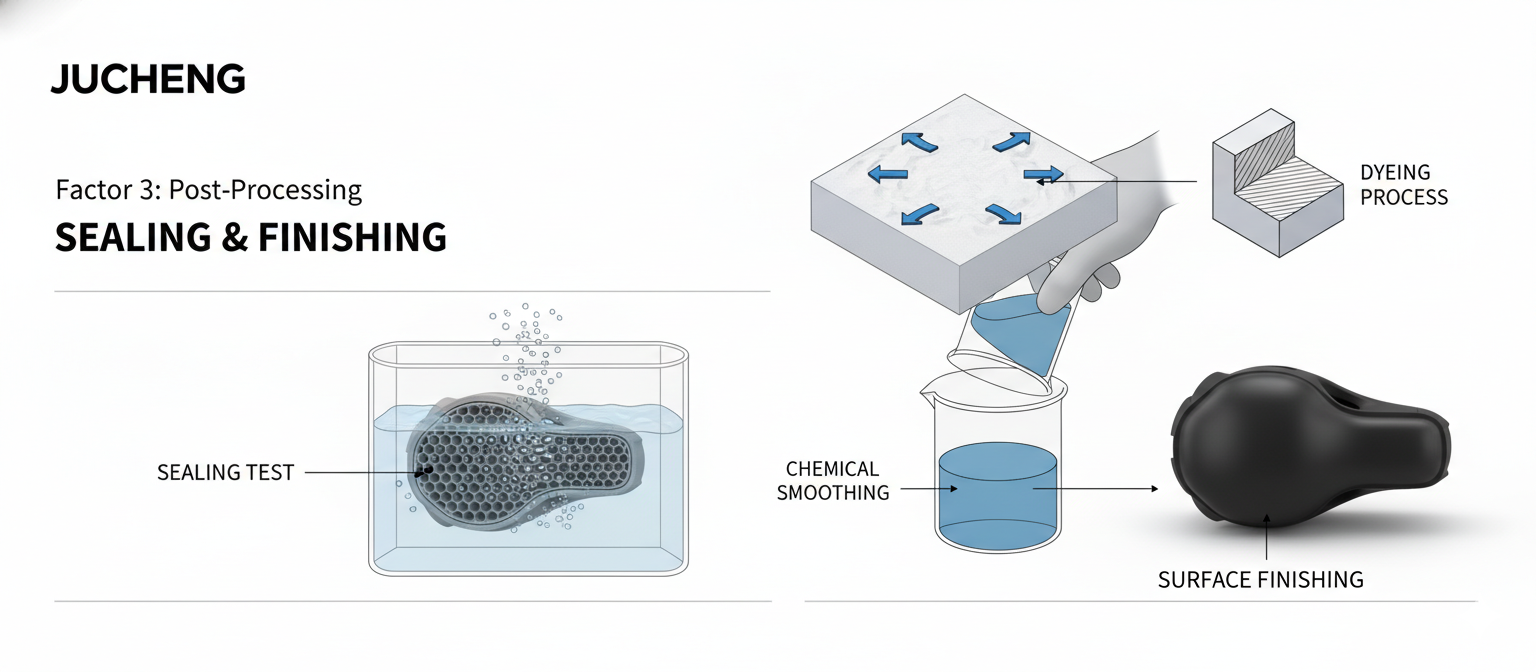

porous infill structure

La struttura interna influisce direttamente su ciò che può essere fatto al pezzo dopo la stampa, specialmente per applicazioni impegnative come serbatoi di fluidi o involucri per esterni.

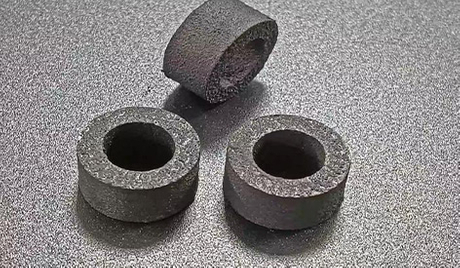

  • Tenuta e Porosità: Le parti a basso riempimento (soprattutto FDM e parti SLS/MJF cavitate) sono intrinsecamente porose, rendendole inadatte a contenere liquidi o gas. Per una tenuta efficace, le pareti esterne devono essere ispessite per creare un guscio denso e non poroso, spesso richiedendo un equivalente di riempimento solido al 100% nelle aree critiche.

  • Levigatura Chimica: Processi come la levigatura a vapore, spesso utilizzati per ottenere una finitura finale simile a quella stampata a iniezione, possono essere aggressivi. Se il guscio è troppo sottile (a causa di basso riempimento/cavitazione), l'agente chimico può penetrare e danneggiare la struttura interna, portando al cedimento del pezzo.

  • Smorzamento delle Vibrazioni: Al contrario, il riempimento a bassa densità o la cavitazione possono essere utilizzati intenzionalmente in impugnature o involucri di prodotti di consumo per assorbire energia cinetica, ottimizzando il pezzo per la resistenza agli urpi piuttosto che per la massima resistenza.

Infill vs. Spessore della Parete: Ottimizzazione dei Costi e dell'Uso del Materiale

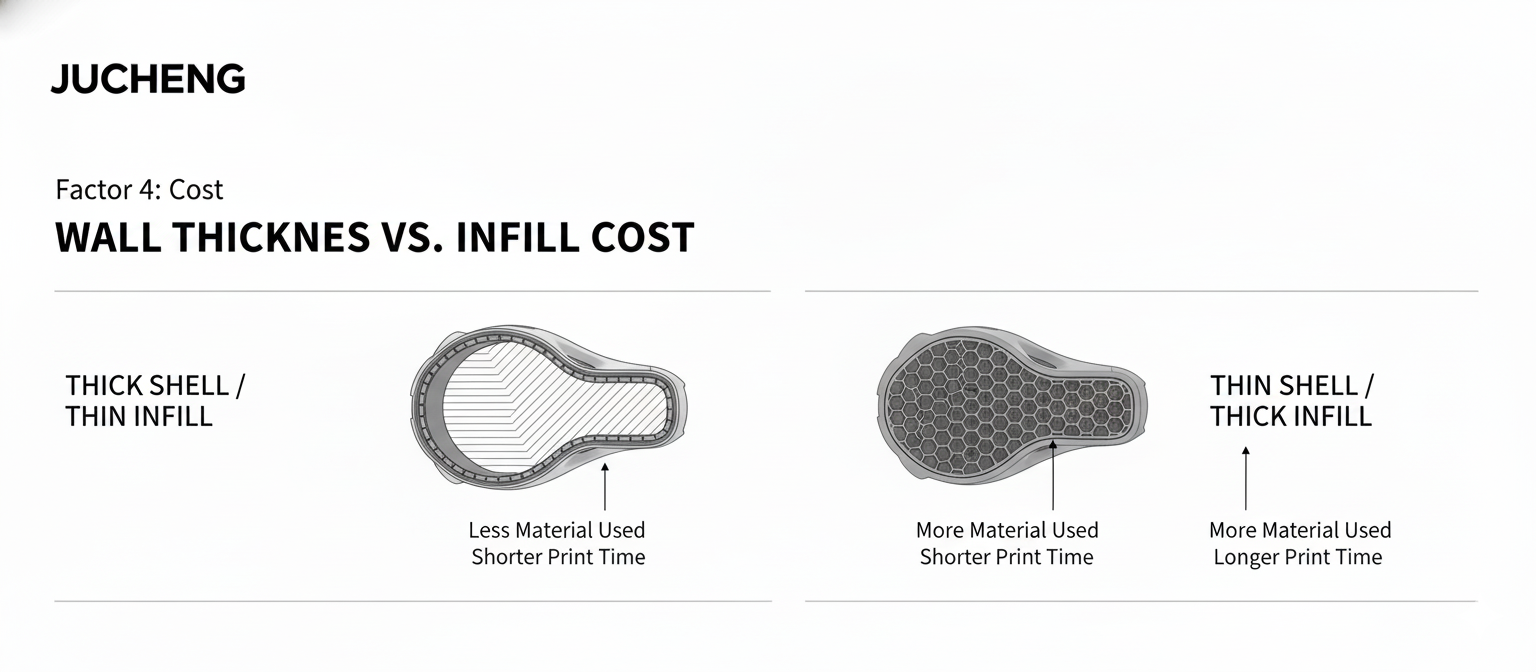

cost-benefit analysis

L'errore di costo più comune è specificare una percentuale di riempimento troppo alta quando semplicemente aumentare lo spessore della parete esterna fornirebbe una migliore resistenza a un costo totale e tempo di stampa inferiori.

  • Rigidità del Guscio: Le pareti esterne contribuiscono alla stragrande maggioranza della rigidità e della resistenza alla flessione di un pezzo. Per la maggior parte dei pezzi, aumentare il numero di pareti esterne da 2 a 3 strati ha un impatto positivo molto maggiore sulla resistenza rispetto all'aumento del riempimento dal 20% al 40%.

  • Strategia economicamente vantaggiosa: Un servizio professionale consiglierà un basso riempimento (o svuotamento) abbinato a uno spessore di parete robusto. Questa strategia utilizza il materiale solo dove fornisce valore strutturale, riducendo significativamente sia il consumo di materiale che i lunghi tempi di stampa associati alle strutture interne ad alta densità.

  • Transizione allo stampaggio: Comprendere lo spessore ottimale della parete da stampa 3D è fondamentale per la transizione finale allo stampaggio a iniezione, dove lo spessore uniforme della parete è una regola fondamentale di DFM (Design for Manufacturing).

Il riempimento nella stampa 3D è un parametro ingegneristico sofisticato, non un semplice trucco per risparmiare sui costi. La competenza di Jucheng Precision Technology in SLS, MJF e FDM garantisce che la struttura interna sia ottimizzata per le prestazioni meccaniche, la post-elaborazione e il rapporto costo-efficacia.

Elevate i vostri prototipi da modelli visivi a componenti funzionali. Contattaci oggi per sfruttare la nostra esperienza nel riempimento della stampa 3D e nella produzione di polimeri funzionali.

> >
