Progettare hardware personalizzato per sale operatorie, staffe aerospaziali o ambienti semiconduttori ad alto vuoto richiede un notevole allontanamento dai limiti commerciali standard. Specificare l'assemblaggio di lamiera con tolleranze strette consente ai progettisti di prodotto di bypassare la tipica deriva dimensionale della piegatura standard, ottenendo assemblaggi altamente ripetibili che si adattano perfettamente senza post-lavorazione manuale. Questo processo di fabbricazione di lamiere ad alta precisione si basa sull'integrazione di laser multiasse avanzati, presse piegatrici programmabili e post-lavorazione ibrida per garantire una precisione a livello di micron.
Soffrite di variazioni dimensionali cumulative che costringono gli operatori di assemblaggio a rettificare, limare o forzare manualmente pannelli separati sulla vostra linea di produzione? Quando i complessi telai per rack di server o i contenitori medicali sono modellati senza pianificare il ritorno elastico specifico del materiale, le variazioni di spessore grezzo o la contrazione termica di saldatura, l'accumulo di errori compilato disallineerà i fori di montaggio critici. Progettare proattivamente le vostre geometrie per utilizzare la lavorazione ibrida avanzata e una metrologia rigorosa è il modo migliore per garantire la qualità del vostro prodotto.
Esaminiamo come l'industria definisce le tolleranze strette, esploriamo l'approccio ibrido che combina lamiere piegate con fresatura a cinque assi e rivediamo come i nostri sistemi di qualità certificati e i controlli CMM Zeiss garantiscono risultati impeccabili.

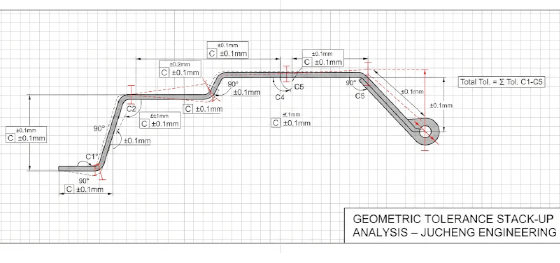

La sfida dell'accumulo di tolleranze negli assemblaggi
Cos'è l'accumulo di tolleranze e come compromette gli assemblaggi multi-pannello personalizzati?
L'accumulo di tolleranze è l'accumulo matematico di errori di processo individuali attraverso fasi consecutive di taglio, piegatura e giunzione, che può disallineare i fori per bulloni finali.
Per garantire elevate rese di assemblaggio, comprendere l'impatto cumulativo delle variazioni di processo è fondamentale. Quando un modello piatto viene tagliato, piegato e saldato, eredita piccole deviazioni dimensionali in ogni singola postazione di lavoro. Definiamo questo composto fisico di errori come accumulo di tolleranze.
Se un progetto presenta cinque flange piegate consecutive e ogni piega ha una tolleranza commerciale standard di ±0,3 mm, la flangia finale può deviare fino a ±1,5 mm dalla sua coordinata nominale. Questo accumulo di deviazioni disallineerà i fori di montaggio critici, rendendo impossibile installare guide scorrevoli o schede a circuito stampato. Per prevenire guasti dovuti all'accumulo, i nostri programmatori utilizzano la tolleranza geometrica avanzata (GD&T) per stabilire piani di riferimento principali, limitando la deviazione totale accumulata.
Utilizzo di attrezzature e maschere personalizzate per un allineamento preciso
Come fanno le attrezzature e le maschere di assemblaggio personalizzate a mantenere allineamenti coerenti durante il fissaggio meccanico?
Progettiamo attrezzature di assemblaggio personalizzate ad alta precisione per bloccare fisicamente le parti separate in posizione, prevenendo movimenti e deformazioni termiche durante l'unione.
Per la maggior parte dei assemblaggi di lamiere con tolleranze strette il posizionamento manuale è altamente inaffidabile. Quando le parti sono tenute a mano, gli operatori non possono mantenere una forza costante, causando torsioni strutturali. Per prevenire questi errori di assemblaggio, progettiamo attrezzature di assemblaggio personalizzate e maschere pesanti.
Questi attrezzi dedicati sono progettati in CAD insieme ai vostri modelli di prodotto. Bloccano fisicamente tutte le flange critiche, i fori di montaggio e le cerniere in posizione sotto pressione controllata pneumaticamente. Questo bloccaggio rigido impedisce completamente ai pannelli di lamiera di muoversi o deformarsi elasticamente durante la rivettatura o la saldatura a punti, garantendo una consistenza geometrica estremamente elevata in ogni lotto.
Post-lavorazione CNC per superfici di accoppiamento critiche
Come si ottengono tolleranze di planarità e perpendicolarità a livello di micron su assemblaggi di lamiere complesse?
Eseguiamo un approccio ibrido: prima tagliamo al laser e pieghiamo il pannello strutturale con un leggero sovrametallo, quindi montiamo il gruppo saldato su una fresatrice a cinque assi per lavorare le superfici di accoppiamento critiche.
Quando i vostri componenti personalizzati richiedono una precisione estrema (come interfacce di montaggio per sensori ottici o camere a semiconduttore con tenuta sottovuoto), le tolleranze standard della lamiera non sono semplicemente sufficienti. Per soddisfare questi limiti di micro-precisione, implementiamo un approccio di produzione ibrido. Prima tagliamo al laser, pieghiamo e saldiamo il telaio grezzo, lasciando uno spessore di materiale extra sulle flange di montaggio critiche.
Una volta stabilizzate le tensioni termiche, montiamo la struttura saldata sui nostri centri di fresatura CNC multiasse. Utilizzando frese a volo ad alta velocità, eseguiamo una post-lavorazione di precisione per rimuovere gli strati superficiali deformati. Questa rimozione meccanica del materiale garantisce superfici di montaggio piane entro 0,05 mm, combinando l'efficienza economica della lamiera con le tolleranze di precisione di lavorazione CNC a 5 assi, garantendo un allineamento perfetto.
Verifica finale con CMM Zeiss presso Jucheng Precision
Come verifica Jucheng Precision le tolleranze dimensionali strette su assemblaggi complessi con più pieghe?
Verifichiamo tutte le dimensioni geometriche e i profili di planarità utilizzando scanner laser a contatto e macchine di misura a coordinate Zeiss ad alta precisione.
Perché compromettere la precisione quando si cercano componenti personalizzati economici? In Jucheng Precision, gestiamo ogni singola fase di fabbricazione e assemblaggio sotto lo stesso tetto. Questa capacità di processo integrata mantiene le nostre tolleranze complessive progettazione di lamiere notevolmente basse, garantendo che i vostri componenti siano tagliati, piegati, saldati e integrati con zero deriva dimensionale.
Lavoriamo un'ampia gamma di materiali, tra cui alluminio leggero, acciaio inossidabile ad alto rendimento e acciaio al carbonio facilmente formabile. Il nostro reparto tecnico fornisce un'analisi DFM gratuita 24 ore su 24 per verificare i vostri modelli CAD, controllando tolleranze e spaziature degli utensili prima della produzione. Supportati dalla nostra politica senza MOQ e dalla garanzia di consegna rapida, gestiamo il vostro progetto dal taglio iniziale del modello piatto fino all'imballaggio e all'assemblaggio finale ad alta durabilità.
FAQ: Domande critiche sull'assemblaggio di lamiere con tolleranze strette
Il nostro team di ingegneria ha compilato soluzioni professionali per le sfide più comuni di qualità e costo affrontate dagli sviluppatori di prodotti:
Qual è la tolleranza più stretta possibile nei progetti professionali di assemblaggio di lamiere con tolleranze strette?
Per i pezzi piegati standard formati a freddo, il limite fisico è di circa ±0,1 mm a ±0,15 mm a causa del ritorno elastico e delle variazioni di spessore del materiale grezzo. Tuttavia, implementando il nostro approccio ibrido, che combina la lamiera con una post-fresatura CNC secondaria, possiamo facilmente raggiungere tolleranze di fori e planarità a livello di micron fino a ±0,015 mm, corrispondendo completamente alla precisione dei blocchi lavorati pieni.Come si impedisce al ritiro di saldatura di far uscire le parti di assemblaggio in lamiera con tolleranze strette dalle specifiche?
Affrontiamo il ritiro termico di saldatura pre-calcolando la contrazione dimensionale (tipicamente 0,5% a 1,5% attraverso i giunti) e pre-compensando questi valori nel nostro software di sviluppo, assicurando che il pezzo raffreddato si assesti esattamente alle dimensioni target.Perché una CMM Zeiss è fondamentale per ispezionare assemblaggi metallici complessi a più parti?
Una CMM di alta gamma CMM Zeiss utilizza sonde a rubino a scansione continua per ispezionare gli assemblaggi finiti rispetto ai vostri file CAD 3D. Questa metrologia 3D automatizzata scansiona l'intero spazio, identificando deviazioni spaziali e profili di planarità invisibili ai calibri a corsoio manuali o ai comparatori di altezza, garantendo una consegna a zero difetti.In che modo Jucheng Precision garantisce che l'assemblaggio di lamiera con tolleranze strette rimanga altamente coerente?
Gestiamo un impianto certificato ISO 13485 e IATF 16949, con laser a fibra avanzati, presse piegatrici CNC e cabine di assemblaggio automatizzate sotto un sistema di qualità unificato. Il nostro team di controllo qualità esegue controlli dimensionali completi CMM su ogni lotto, garantendo che ogni box-build personalizzato corrisponda alle vostre specifiche rigorose con estrema ripetibilità.
