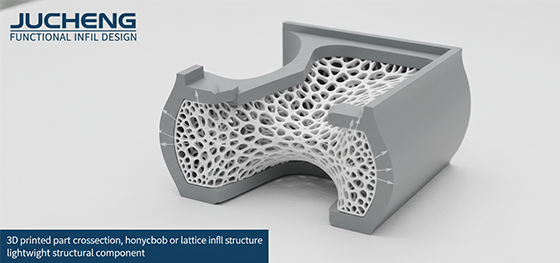

Per gli ingegneri che utilizzano la stampa 3D, l'impostazione dell'infill è molto più di una semplice percentuale: è un parametro strutturale critico. La Progettazione dell'Infill Funzionale è la disciplina ingegneristica che utilizza la geometria interna del pezzo per controllarne la resistenza meccanica finale, il peso, le proprietà termiche e il costo, trasformando un'impostazione di base per prototipi in una decisione strategica per componenti ad alte prestazioni.

3D printed part cross-section

La strategia di infill corretta dipende fortemente dalla tecnologia scelta (FDM, SLS o MJF) e dal carico previsto. Questa guida traduce le comuni impostazioni di infill in risultati strutturali tangibili, aiutando gli acquirenti B2B a ottimizzare i loro pezzi stampati in 3D sia per le prestazioni che per l'efficienza produttiva.

contenuto:

Obiettivi di Ottimizzazione: Bilanciamento tra Resistenza, Peso e Costo

La Sfida dell'Isotropia: Perché l'Infill Conta Meno per SLS e MJF

Strategia Guscio-Infill: Dare Priorità allo Spessore della Parete Esterna per la Rigidità

Selezione del Motivo: Abbinare la Geometria dell'Infill al Carico

Tenuta Funzionale: Utilizzo dell'Infill per Parti Stagne e A Tenuta d'Aria

Obiettivi di Ottimizzazione: Bilanciamento tra Resistenza, Peso e Costo

Cost optimization diagram

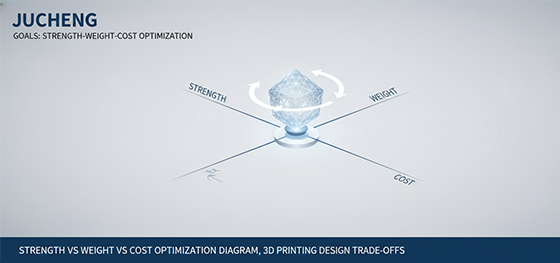

L'obiettivo primario della progettazione dell'infill è trovare il compromesso perfetto tra requisiti concorrenti. Usare semplicemente un infill al 100% è strutturalmente non necessario e finanziariamente dispendioso:

  • Resistenza vs. Peso: Un infill elevato massimizza la resistenza ma aggiunge peso e costo del materiale. Un infill basso minimizza il peso (critico per componenti di droni o aerospaziali) ma richiede un guscio esterno altamente ottimizzato per la rigidità.

  • Costo vs. Tempo: Nella FDM, stampare un infill pieno al 100% può richiedere diverse volte più tempo rispetto a un infill al 20%. Poiché la stampa industriale è prezzata in base all'uso del materiale e alle ore macchina, un infill più basso riduce direttamente i costi e accelera la consegna.

  • Gestione Termica: Un design cavo o con infill basso consente al calore interno di dissiparsi più lentamente rispetto a un pezzo pieno, il che può essere un vantaggio o uno svantaggio a seconda del materiale e dell'applicazione.

La Sfida dell'Isotropia: Perché l'Infill Conta Meno per SLS e MJF

SLS MJF uniform strength

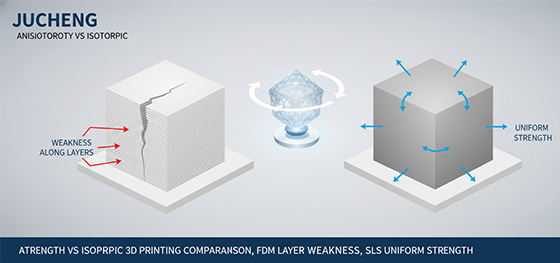

L'effetto del riempimento dipende fortemente dalla tecnologia di stampa. Nell'FDM, il motivo di riempimento è critico perché il pezzo soffre di anisotropia (debolezza direzionale):

  • Debolezza dell'FDM: Il legame tra gli strati nell'FDM è il punto più debole. Pertanto, il motivo di riempimento e la sua orientazione devono essere progettati con cura per contrastare lo stress lungo il debole asse Z.

  • Vantaggio SLS/MJF: Nella fusione su letto di polvere (SLS, MJF), il laser o l'agente fondente crea un legame chimico tra tutte le particelle e gli strati, risultando in proprietà quasi isotrope. Per queste tecnologie, il riempimento riguarda principalmente la cavità del pezzo per risparmiare peso/costi piuttosto che controllare la direzione della resistenza.

  • Strategia di cavità: Per SLS/MJF, i pezzi grandi sono tipicamente cavi con nervature di supporto interne (a reticolo o a nido d'ape) per risparmiare materiale. La resistenza deriva quindi quasi interamente dal guscio esterno spesso e uniforme.

Strategia Guscio-Infill: Dare Priorità allo Spessore della Parete Esterna per la Rigidità

3D printing infill patterns

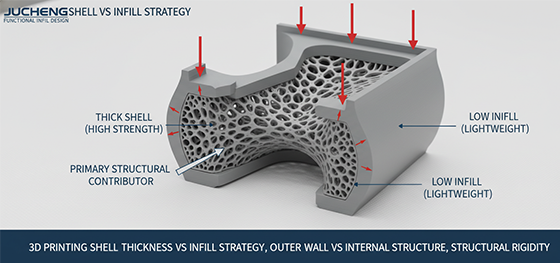

Per la stragrande maggioranza dei pezzi meccanici e strutturali, la rigidità del componente è determinata dallo spessore del guscio esterno (le pareti) piuttosto che dalla densità del riempimento interno:

  • Contributo strutturale: Nello stress di flessione e torsione (torsionale), il materiale più lontano dal centro del pezzo contribuisce maggiormente alla rigidità. Pertanto, aumentare lo spessore del guscio da 1mm a 2mm ha un impatto molto maggiore sulla rigidità rispetto all'aumento del riempimento dal 20% al 50%.

  • La regola pratica: Per i prototipi, i produttori spesso raccomandano un riempimento minimo (dal 10% al 20%) combinato con un guscio robusto (da 3 a 5 strati di spessore). Questo fornisce una buona rigidità e resistenza, minimizzando il tempo di stampa e il costo del materiale.

  • Risparmio sui costi del materiale: Adottando questa strategia, il materiale è posizionato strategicamente dove conta di più, evitando lo spreco di materiale e tempo di riempire l'intero nucleo con plastica che contribuisce minimamente al valore strutturale.

Selezione del Motivo: Abbinare la Geometria dell'Infill al Carico

3D printing shell thickness

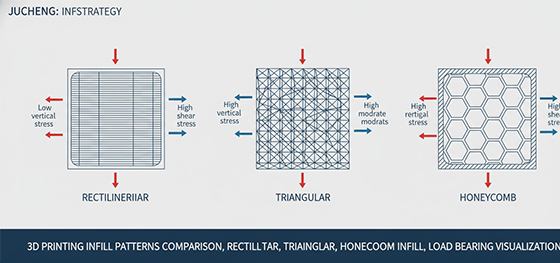

Per i pezzi FDM e SLS/MJF cavi con reticolo interno, il motivo geometrico del riempimento dovrebbe essere scelto specificamente per resistere al tipo di forza dominante che il pezzo incontrerà:

  • Riempimento Triangolare: Considerato uno dei pattern più resistenti, poiché i triangoli resistono alla forza da tutti i lati, rendendolo ideale per parti strutturali soggette a stress multidirezionale.

  • A Nido d'Ape (Esagonale): Fornisce un eccellente equilibrio tra resistenza, rigidità e risparmio di materiale, imitando strutture efficienti presenti in natura. È una scelta comune per uso strutturale generale.

  • Riempimento Concentrico: Segue la forma esterna del pezzo. Questo pattern è spesso utilizzato per parti flessibili o estetiche, poiché fornisce un percorso di piegatura prevedibile ma offre una bassa resistenza alla compressione.

Tenuta Funzionale: Utilizzo dell'Infill per Parti Stagne e A Tenuta d'Aria

3D printed part

Oltre alla resistenza, la strategia di riempimento influisce sulla capacità di un pezzo di contenere fluidi o gas, un requisito critico per prototipi medicali, automobilistici e di fluidodinamica:

  • Rischio di Porosità: Tutti i processi additivi, in particolare quelli con basso riempimento, lasciano intercapedini d'aria interne o micro-porosità. Questo li rende intrinsecamente inadatti alla tenuta stagna a meno che non vengano trattati.

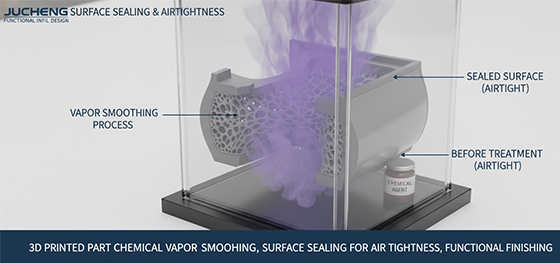

  • Strategia di Tenuta Stagna: Per ottenere l'impermeabilità sono necessari due approcci: utilizzare un riempimento pieno al 100% nelle aree critiche a contatto con i fluidi, oppure levigare chimicamente la superficie del pezzo (ad esempio, levigatura a vapore per MJF Nylon) per sigillare la micro-porosità e prevenire perdite.

  • Post-elaborazione: Per prototipi funzionali con fluidi, la levigatura chimica è spesso obbligatoria per la tenuta stagna. L'agente chimico dissolve lo strato superficiale, facendo fluire il materiale nei pori microscopici e sigillandoli permanentemente.
